油圧式裁断機

ハーフカット機や大型機など
豊富なラインナップ

OPシリーズ

OPシリーズ

標準タイプ

目的に合わせて選べる豊富なラインナップ

油圧式裁断機のベストセラー

  • 省スペースを考慮したコンパクト設計
  • 振動・騒音を抑える裁断機構
  • 簡単操作でらくらく作業
  • 高精度なハーフカット仕様(オプション)
  • 省エネ仕様(オプション)
  • 2回裁ち仕様(オプション)
OP2

製品仕様

型式 有効作業面積 加工能力 最大ストローク 機械寸法(幅×奥行×高さ) 機械質量 総電源容量
OP-18(H)-30 600×420mm 300kN 125mm 985×1,635×1,190mm 1,460kg 4kVA
OP-23(H)-55 690×530mm 550kN 125mm 1,130×1,980×1,415mm 2,110kg 5kVA
OP-29(H)-60 920×740mm 600kN 125mm 1,340×2,413×1,435mm 2,910kg 5kVA
OP-40(H)-60 1,210×750mm 600kN 125mm 1,640×2,450×1,570mm 5,110kg 5kVA
OP-40(H)-110 1,210×750mm 1,100kN 125mm 1,660×2,520×1,575mm 5,250kg 8kVA
OP-45(H)-110 1,340×750mm 1,100kN 125mm 1,780×2,590×1,513mm 5,310kg 8kVA
OP-40W-110 1,210×1,100mm 1,100kN 125mm 1,660×3,150×1,498mm 5,710kg 8kVA
OP-45W-110 1,340×1,215mm 1,100kN 125mm 1,800×3,400×1,628mm 6,210kg 8kVA
OP-45W-175 1,340×1,215mm 1,750kN 125mm 1,820×3,500×1,666mm 7,110kg 11kVA

※裁ち台(長)仕様の場合は、機械寸法・機械質量が変わります。(H)はハーフカット仕様を指しております。

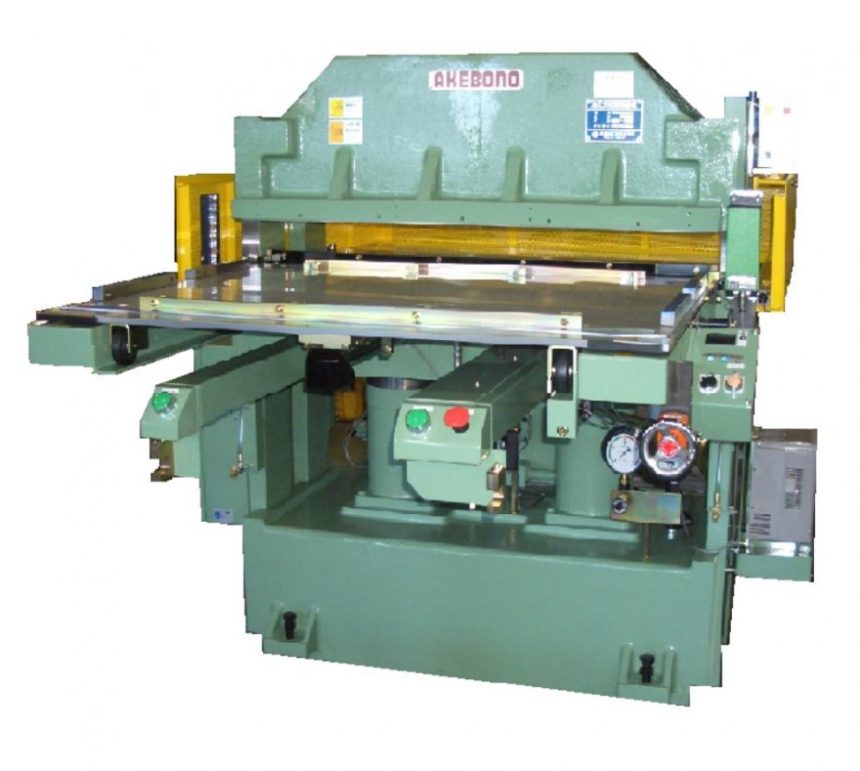

※写真の機種はOP-40-60です。(オプション仕様も含まれます)

OPTシリーズ

OPTシリーズ

低床タイプ

女性にも優しく、作業性を重視

標準タイプより200mm以上低床化

  • 省スペースを考慮したコンパクト設計
  • 振動・騒音を抑える裁断機構
  • 簡単操作でらくらく作業
  • 高精度なハーフカット仕様(オプション)
  • 省エネ仕様(オプション)
  • 2回裁ち仕様(オプション)
OPTリサイズ

製品仕様

型式 有効作業面積 加工能力 最大ストローク 機械寸法(幅×奥行×高さ) 機械質量 総電源容量
OPT-40(H)-110 1,210×750mm 1,100kN 125mm 1,660×2,720×1,325mm 6,000kg 8kVA
OPT-45(H)-110 1,340×750mm 1,100kN 125mm 1,765×2,835×1,303mm 6,200kg 8kVA
OPT-40W-110 1,210×1,100mm 1,100kN 125mm 1,660×3,200×1,610mm 6,300kg 8kVA
OPT-45W-110 1,340×1,215mm 1,100kN 125mm 1,670×3,400×1,700mm 7,150kg 8kVA

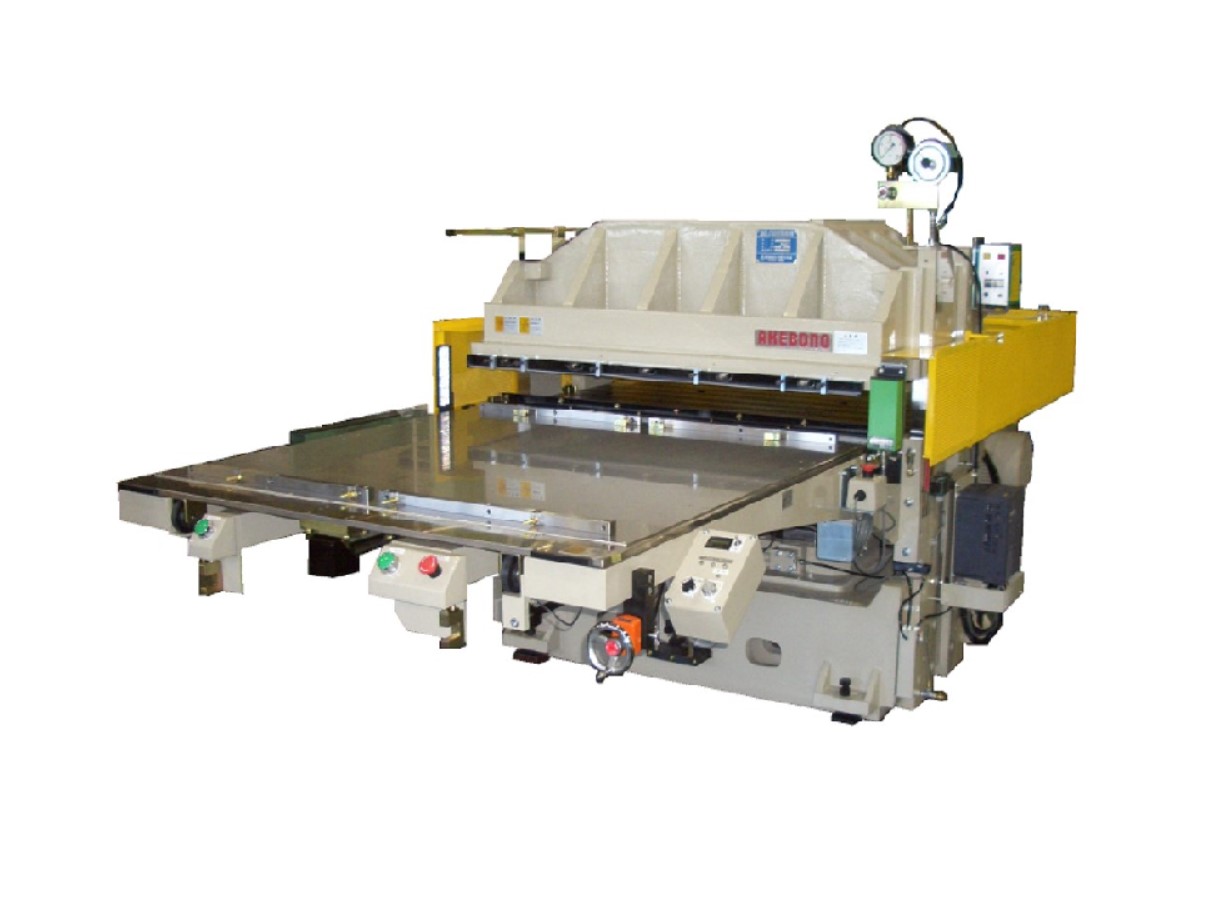

※写真の機種はOPT-40W-110です。(オプション仕様も含まれます)

OP/OPT熱盤シリーズ

OP/OPT熱盤シリーズ

OP/OPT 熱盤タイプ

AKEBONO熱盤シリーズからの新提案
成形とカットがほぼ同時に行えます

  • OP/OPTの各サイズに対応
  • ラジエーター仕様(オプション)
熱盤機

製品仕様

ヒーター設定温度(上下) 熱盤温度精度 最大刃型サイズ(上盤) 最大刃型サイズ(下盤) 総電源容量
最大200℃ 目標値±5℃ 580×460mm 630×450mm 15kVA

※上記、最大刃型サイズはOP-23-55のスペックです。

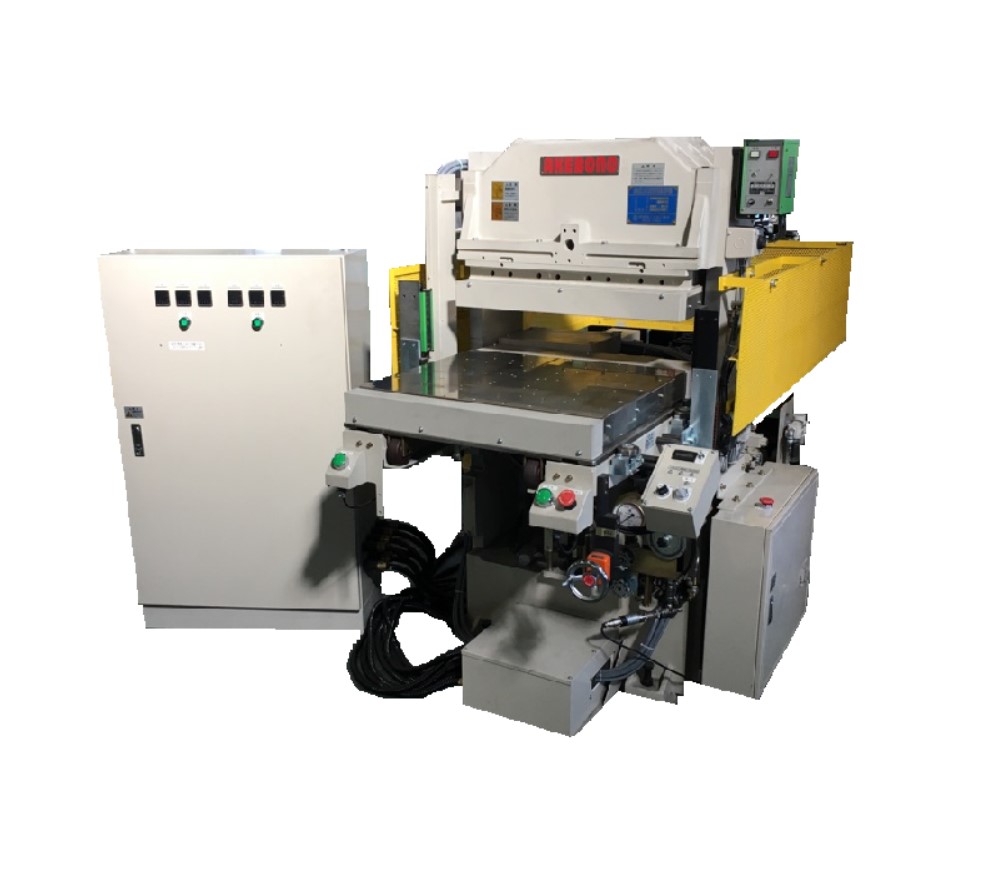

※写真の機種はOP-23-55の熱盤タイプです。(オプション仕様も含まれます)

HPシリーズ

HPシリーズ

HP 標準タイプ

1台2役!作業効率UP

  • OP2台と比較して設置スペースを大幅カット
  • 各テーブルで異なる加工の実現
  • 簡単操作でらくらく作業
  • 省エネ仕様(オプション)
sample

製品仕様

型式 有効作業面積 加工能力 最大ストローク 機械寸法(幅×奥行×高さ) 機械質量 総電源容量
HP-1175B2-75 1,100×750mm 750kN 125mm 1,774×2,930×1,962mm 6.500kg 8kVA
HP-1380B2-110 1,350×800mm 1,100kN 125mm 1,932×3,120×2,090mm 6,800kg 8kVA
HP-1812B2-130 1,800×1,200mm 1,300kN 170mm 2,820×4,490×2,321mm 11,000kg 16kVA
HP-1624B2-175 1,600×2,400mm 1,750kN 200mm 2,484×8,172×2,881mm 18,000kg 22kVA
HP-1725B2-300 1,700×2,500mm 3,000kN 200mm 2,700×8,840×2,550mm 25,000kg 35kVA



HP-NCシリーズ

HP-NCシリーズ

連続打ちタイプ

ロール材からシート材まで、幅広ニーズに対応

  • クランプ送り方式で高速・高精度を実現
  • ロール送り方式もご用意
  • ハーフカット仕様(オプション)
HP-NC13

製品仕様

型式 有効作業面積 加工能力 最大送り速度 最大ストローク 機械寸法(幅×奥行×高さ) 機械質量 総電源容量
HP-NC7-55HC 700×530mm 550kN 75m/min 125mm 1,150×2,500×1,900mm 3,700kg 10kVA
HP-NC13-110HC 1,300×800mm 1,100kN 60m/min 125mm 1,900×3,600×2,110mm 8,200kg 14kVA
HP-NC1716-75HC 1,700×1,600mm 750kN 50m/min 125mm 2,425×6,183×2,281mm 16,500kg 33kVA

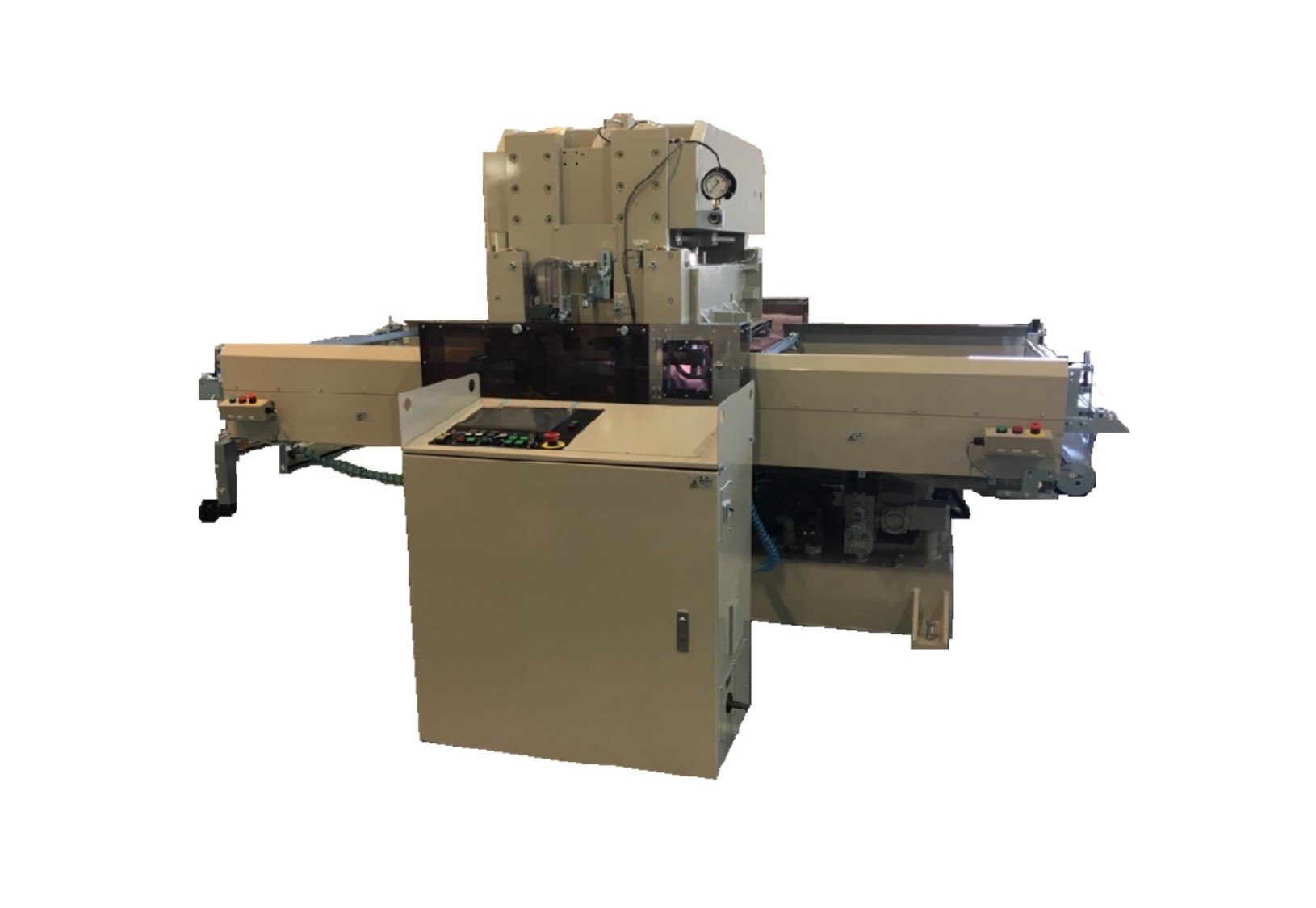

※写真の機種はHP-NC7-55HCです。(オプション仕様も含まれます)
