クランク式裁断機

バリアブルカットの
標準装置

MP-SRシリーズ

MP-SRシリーズ

ロールタイプ

利便性を追求したWindows制御

  • バリアブルカットにて多彩な加工を実現
  • 生産ナビシステム
  • 二次元コード刃型管理システム(オプション)
  • 0.001mmの刃高微調整機構(オプション)
  • QDCフィクスチャー対応(オプション/200SR・350SR)

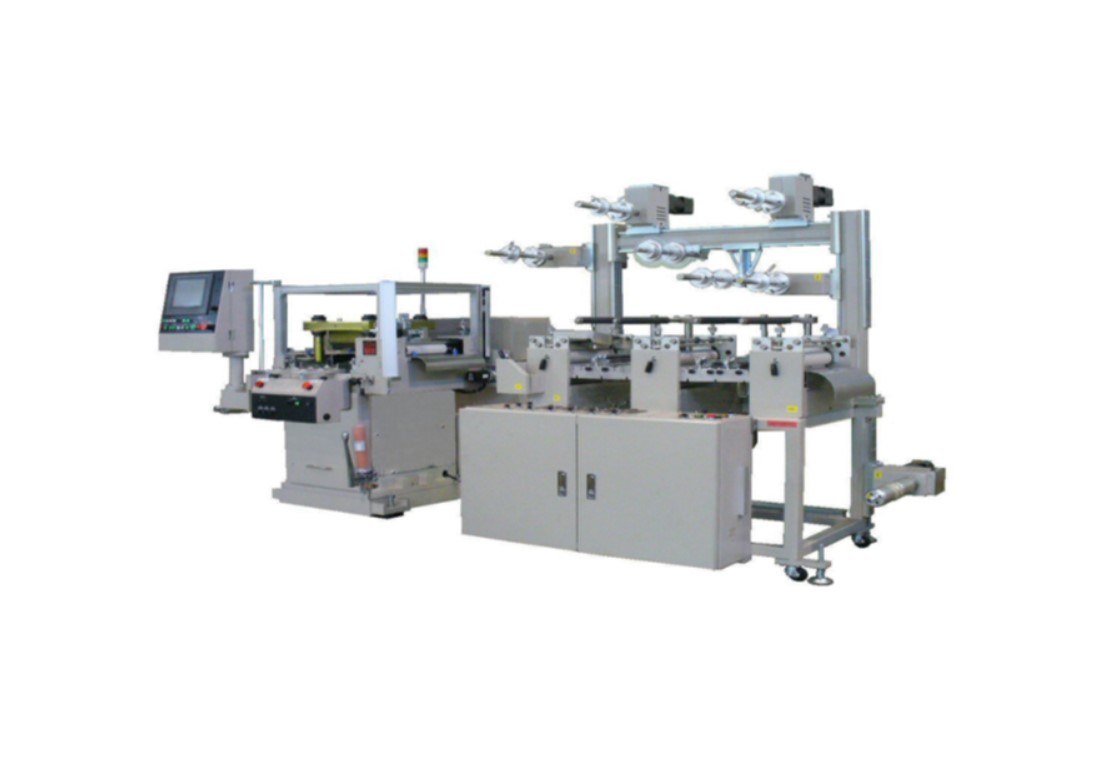

MPSR

製品仕様

型式 刃型最大寸法 加圧能力 最大打ち抜き速度 下死点設定単位 最大材料幅 総電源容量
MP-200SR 280×230mm 44kN 300spm 0.01(0.001)mm 200mm 6kVA
MP-350SR 390×300mm 70kN 300spm 0.01(0.001)mm 350mm 10kVA
MP-550SR 550×400mm 300kN 160spm 0.01(0.001)mm 550mm 19kVA
MP-1400S 1,300×1,350mm 500kN 74spm 0.01mm 1,380mm 30kVA
MP-1550S 1,550×1,500mm 500kN 74spm 0.01mm 1,550mm 30kVA



MP-SLシリーズ

MP-SLシリーズ

テーブルタイプ

利便性を追求したWindows制御

  • バリアブルカットにて多彩な加工を実現
  • 生産ナビシステム
  • 二次元コード刃型管理システム(オプション)
  • 0.001mmの刃高微調整機構(オプション)
MP-600SLリサイズ

製品仕様

型式 刃型最大寸法 加圧能力 最大打ち抜き速度 下死点設定単位 有効打ち抜き全長 最大材料幅 総電源容量
MP-280SL 280×230mm 55kN 160spm 0.01(0.001)mm 1,000mm 250mm 7kVA
MP-600SL 600×400mm 300kN 160spm 0.01(0.001)mm 1,150mm 570mm 18kVA
MP-850SL 850×580mm 600kN 130spm 0.01(0.001) mm 1,150(1,500)mm 850mm 25kVA
MP-1150SL 1,150×650mm 600kN 130spm 0.01(0.001) mm 1,150(1,500)(2,000)mm 1,150mm 25kVA
MP-1300SL 1,300×600mm 700kN 90spm 0.01(0.001) mm 1150(1,500)mm 1,300mm 25kVA

MPC-SRシリーズ

MPC-SRシリーズ

ロールタイプ

利便性を追求したWindows制御

ダイレクト補正CCDカメラ位置決め機構

  • バリアブルカットにて多彩な加工を実現
  • 生産ナビシステム
  • 二次元コード刃型管理システム(オプション)
  • 0.001mmの刃高微調整機構(オプション)
  • QDCフィクスチャー対応(オプション/350SR)
  • ラック式テーブルを搭載

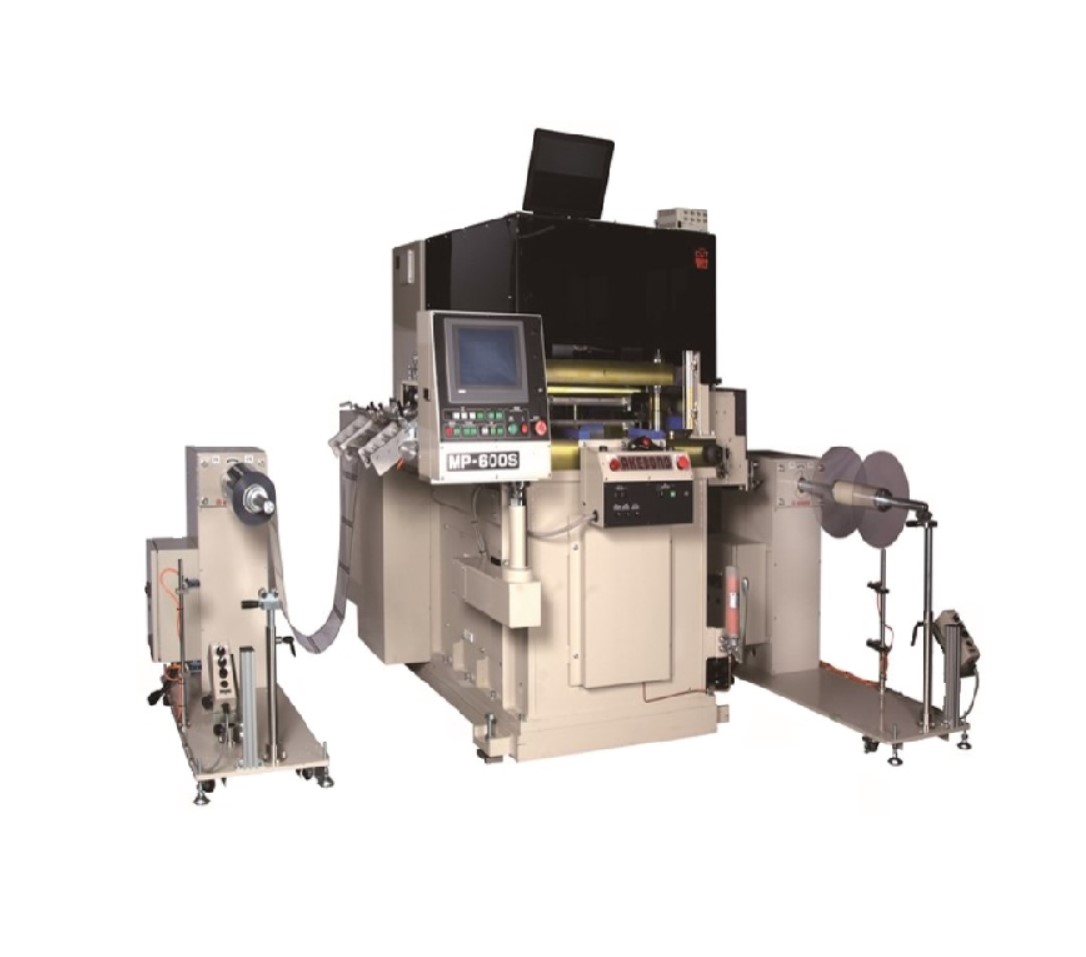

MPC-600SRリサイズ

製品仕様

型式 刃型最大寸法 加圧能力 最大打ち抜き速度 下死点設定単位 最大材料幅 カメラ移動範囲量 総電源容量
MPC-350SR 320×200mm 60kN 200spm 0.01(0.001)mm 250mm   10kVA
MPC-600SR 600×400mm 200kN 160(200)spm 0.01(0.001)mm 600mm 200~500mm 18kVA



MPC-SLシリーズ

MPC-SLシリーズ

テーブルタイプ

利便性を追求したWindows制御

ダイレクト補正CCDカメラ位置決め機構

  • バリアブルカット機能にて多彩な加工を実現
  • 生産ナビシステム
  • 二次元コード刃型管理システム(オプション)
  • 0.001mmの刃高微調整機構(オプション)

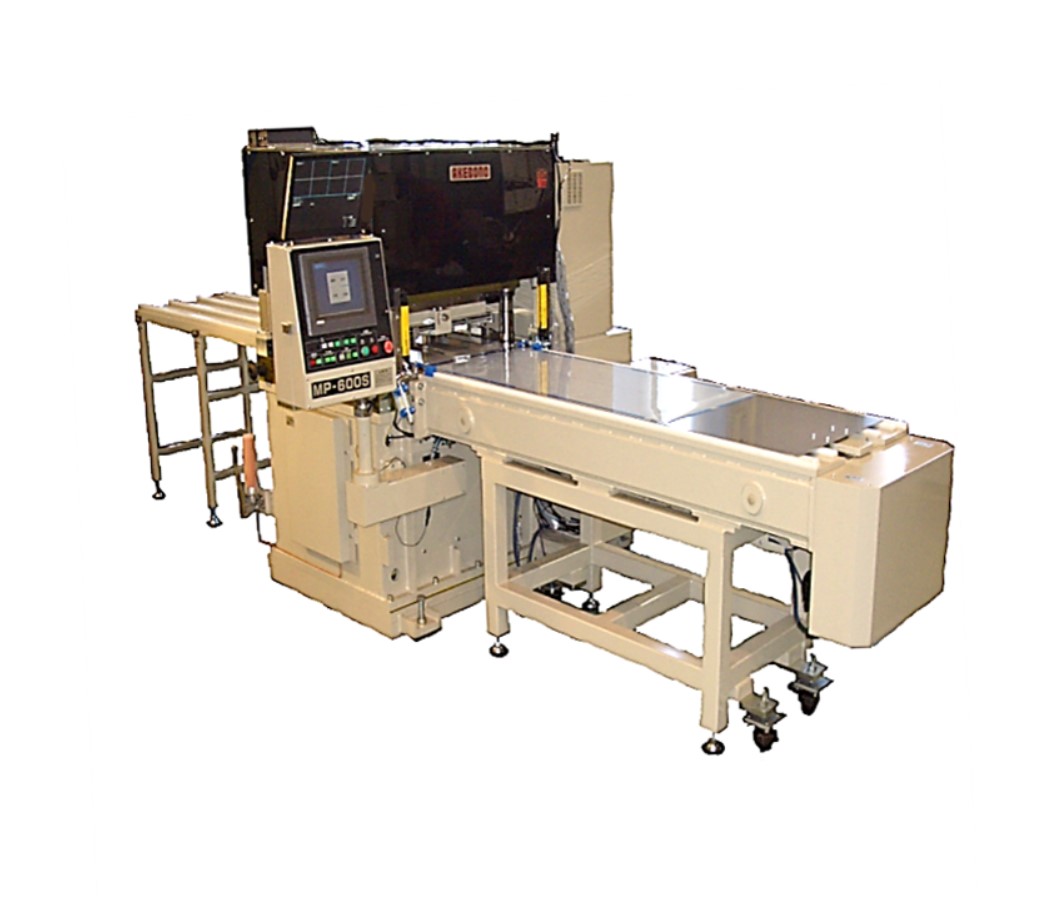

MPC-600SLリサイズ

製品仕様

型式 刃型最大寸法 加圧能力 最大打ち抜き速度 下死点設定単位 有効打ち抜き全長 最大材料幅 カメラ移動範囲量 総電源容量
MPC-600SL 600×400mm 200kN 160shots/min 0.01(0.001)mm 1,150mm 600mm 200~500mm 14kVA
