カッター機

前行程材料作りから製品作制まで
幅広い用途に対応

AC-SRシリーズ

AC-SRシリーズ

ロールタイプ

利便性を追求したWindows制御

  • バリアブルカット機能にて多彩な加工を実現
  • 生産ナビシステム
  • 切断ポイントに当て板回転機構を採用
  • 0.001mmの刃高微調整機構(オプション)
  • ラック式テーブルを搭載(オプション)

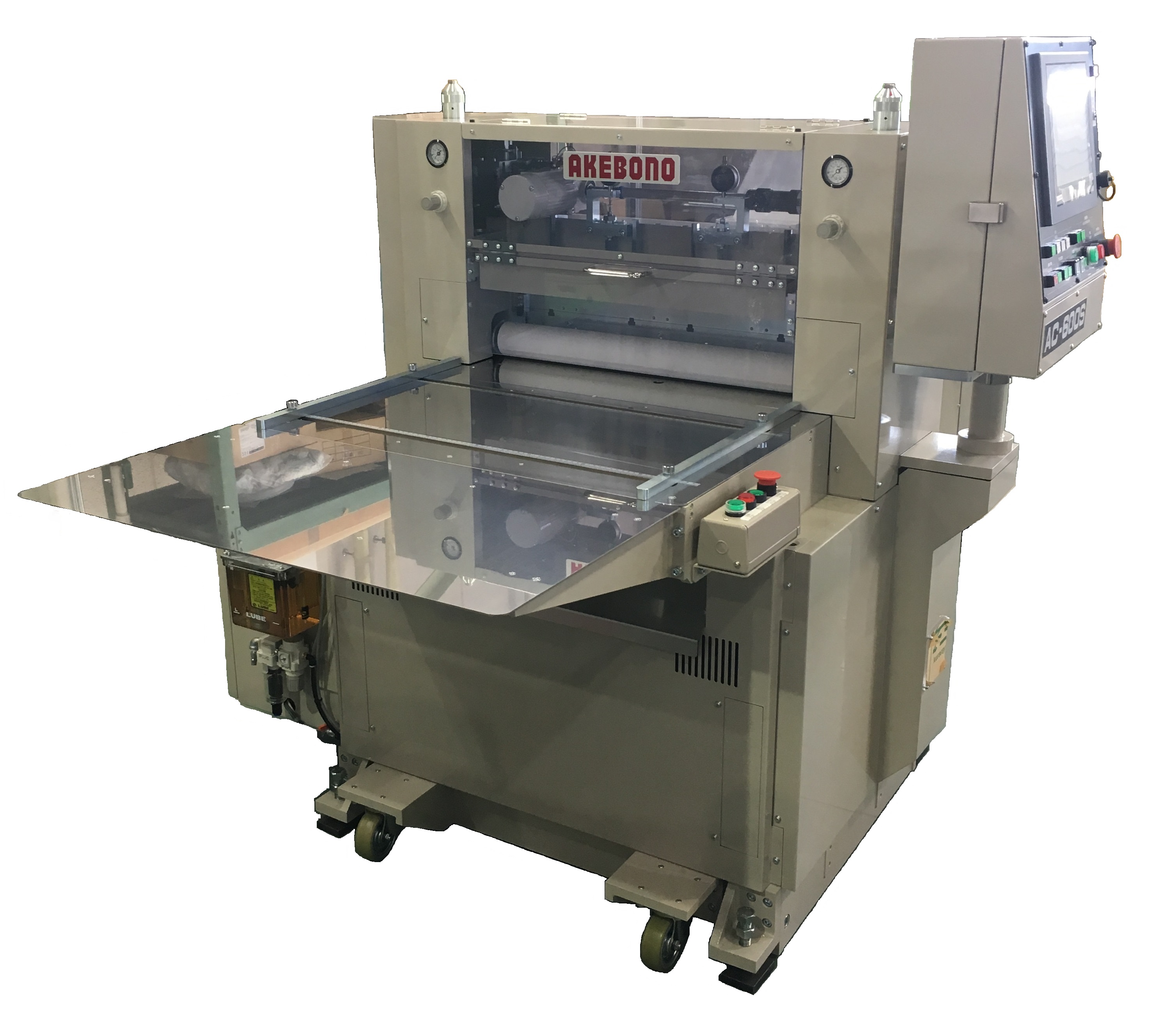

AC-600SR 20170413

製品仕様

型式 最大切断幅 最大切断厚さ 最大切断速度 下死点調整単位 機械所要寸法 機械質量 総電源容量
AC-600SR 600mm 10mm 260spm 0.01(0.001)mm 1540×1130×1500 mm 1300kg 5kVA
AC-1200SR 1200mm 10mm 180spm 0.01(0.001)mm 2140×1130×1500 mm 1750kg 5kVA



AC-SLシリーズ

AC-SLシリーズ

テーブルタイプ

利便性を追求したWindows制御

  • バリアブルカット機能にて多彩な加工を実現
  • 生産ナビシステム
  • 0.001mmの刃高微調整機構(オプション)
  • 裁断スタート位置自動シフト機能(オプション)
  • マス目切り用90°自動反転装置(オプション)
AC-600SLリサイズ

製品仕様

型式 最大切断幅 最大切断厚さ 最大切断速度 下死点設定単位 有効打ち抜き全長 機械所要寸法 機械質量 総電源容量
AC-600SL 600mm 10mm 260spm 0.01(0.001)mm 1000mm 1380×2787×1500 mm 1400kg 6kVA
AC-1200SL 1200mm 10mm 180spm 0.01(0.001)mm 1380mm 2120×3533×1500 mm 2000kg 6kVA

ACSシリーズ

ACSシリーズ

ロールタイプ

利便性を追求したWindows制御

  • バリアブルカットにて多彩な加工を実現
  • 生産ナビシステム
  • 下死点調整と左右調整を全てデジタル化
  • 下板を上下することなく全切りハーフカットを実現
  • 0.001mmの刃高微調整機構(オプション)
AC-600SR機械写真

製品仕様

型式 最大切断幅 最大切断厚さ 最大切断速度 下死点設定単位 左右の調整代の差 機械所要寸法 機械質量 総電源容量
ACS-600SR 600mm 10mm 260spm 0.01(0.001)mm 0.25mm 1540×1130×1500mm 1300kg 6kVA
ACS-1200SR 1200mm 10mm 180spm 0.01(0.001)mm 0.25mm 2140×1130×1500mm 1750kg 7kVA



Aシリーズ

Aシリーズ

A1300

高速自動ロール送り・原反裁断機

  • 安全性に配慮した自動カッター機
  • 丸刃下走行タイプ
  • ラミネートスタンドも取り付け可能
  • 熱ラミ用ヒーターも取り付け可能
  • 刃物クリーニングユニット付
  • その他多くのオプションをご用意しております

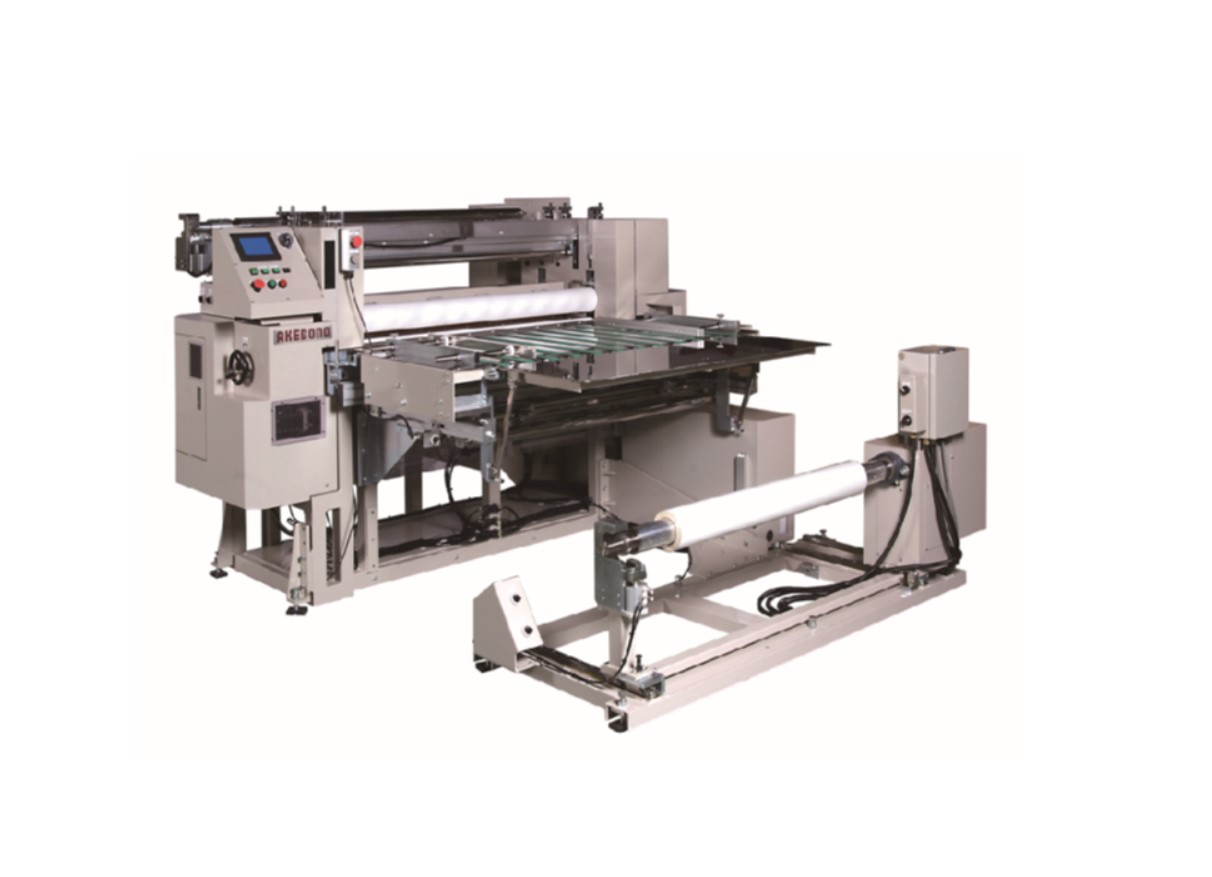

A1300

製品仕様

型式 最大切断幅 切り込み高さ(刃出量) 丸刃寸法 丸刃回転数設定 丸刃走行速度設定 原反送りローラー径 原反送り速度設定 エアー源 総電源容量
A1300 1300mm 30/55選択式 Φ250×2t 100~2000(回転方向選択可) 5~60m/min Φ105 5~40m/min 0.5~0.7MPa 2kVA



ASシリーズ

ASシリーズ

AS1300

全切り背割れカット仕様機

  • 安全性に配慮した自動カッター機
  • 丸刃下走行タイプ
  • シート材+ロール材の貼り合わせ可能
  • 刃出量調整機構付き
  • 刃物用新クリーニングユニット付
  • その他多くのオプションをご用意しております

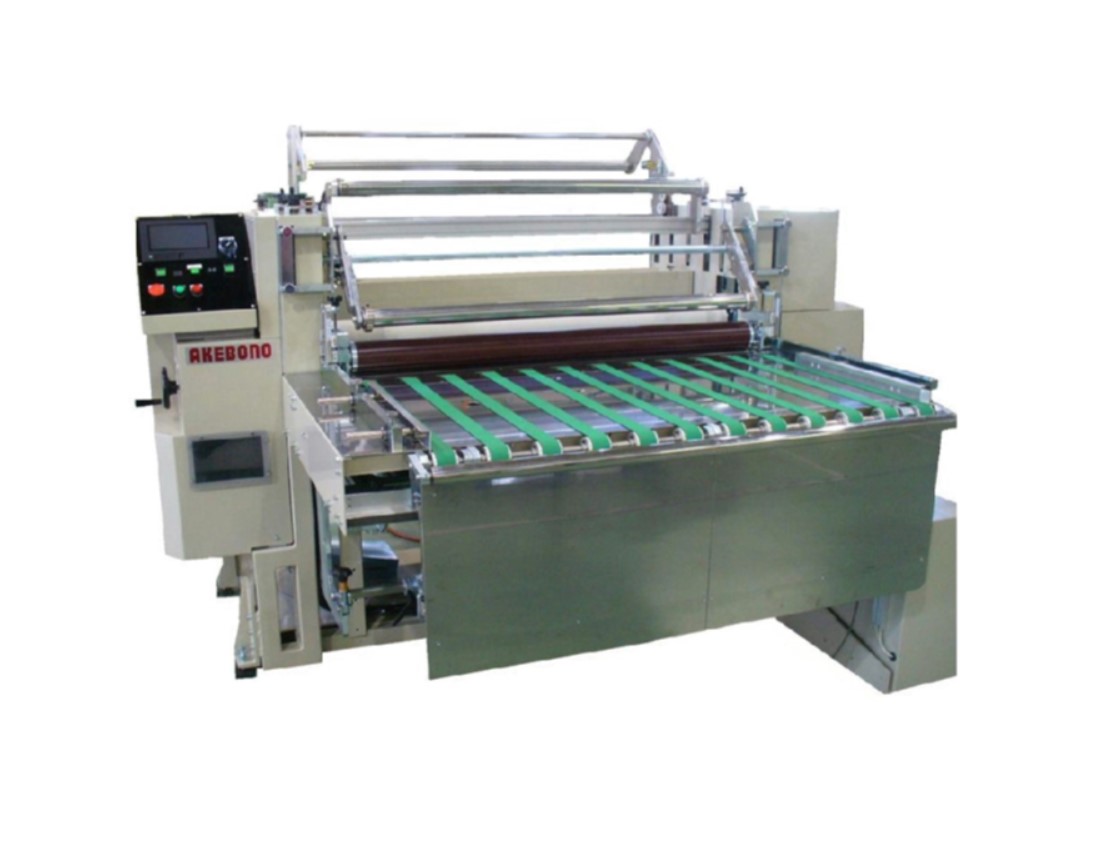

A1300リサイズ

製品仕様

型式 最大切断幅 切り込み高さ(調整量) 全切り時の刃出量 丸刃寸法 丸刃回転数設定 エアー源 総電源容量
AS1300 1300mm 0.5mm 25mm Φ200×st 100~3000rps(回転方向選択可) 0.5~0.7MPa 2kVA
