周辺装置

裁断機との接続で自動化を実現
操作性・生産性の向上

製品ラインナップ

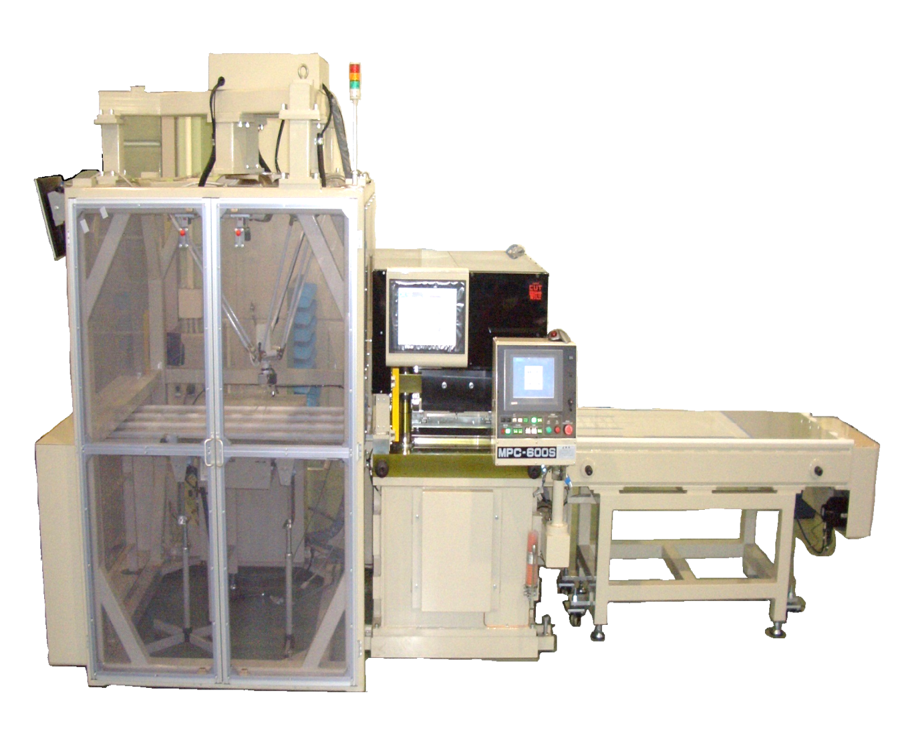

TORI ROBO

TORI ROBO

TORI ROBO

  • 業界初の汎用デルタロボット
  • 製品分離と検査の同時進行で省力化・省人化を実現
  • 既存機へのドッキング装着も可能
  • ティーチングも簡単に行えます
TORI ROBO
性 能 仕 様
軸仕様 XY平面動作範囲 Φ1100(mm) 繰り返し位置決め精度 XY平面 ±0.1mm
Z軸ストローク 300(XY:Φ1100)~      450(XY:Φ580) Z軸 ±0.1mm
θ軸回転範囲 ±180° θ軸 ±0.1°
最大可搬質量 3kg 本体質量 650kg
標準サイクルタイム 200CPM                      0.1kg搬送、バキューム吸着無                                25mm上昇、305mm水平移動、25mm下降の往復条件にて

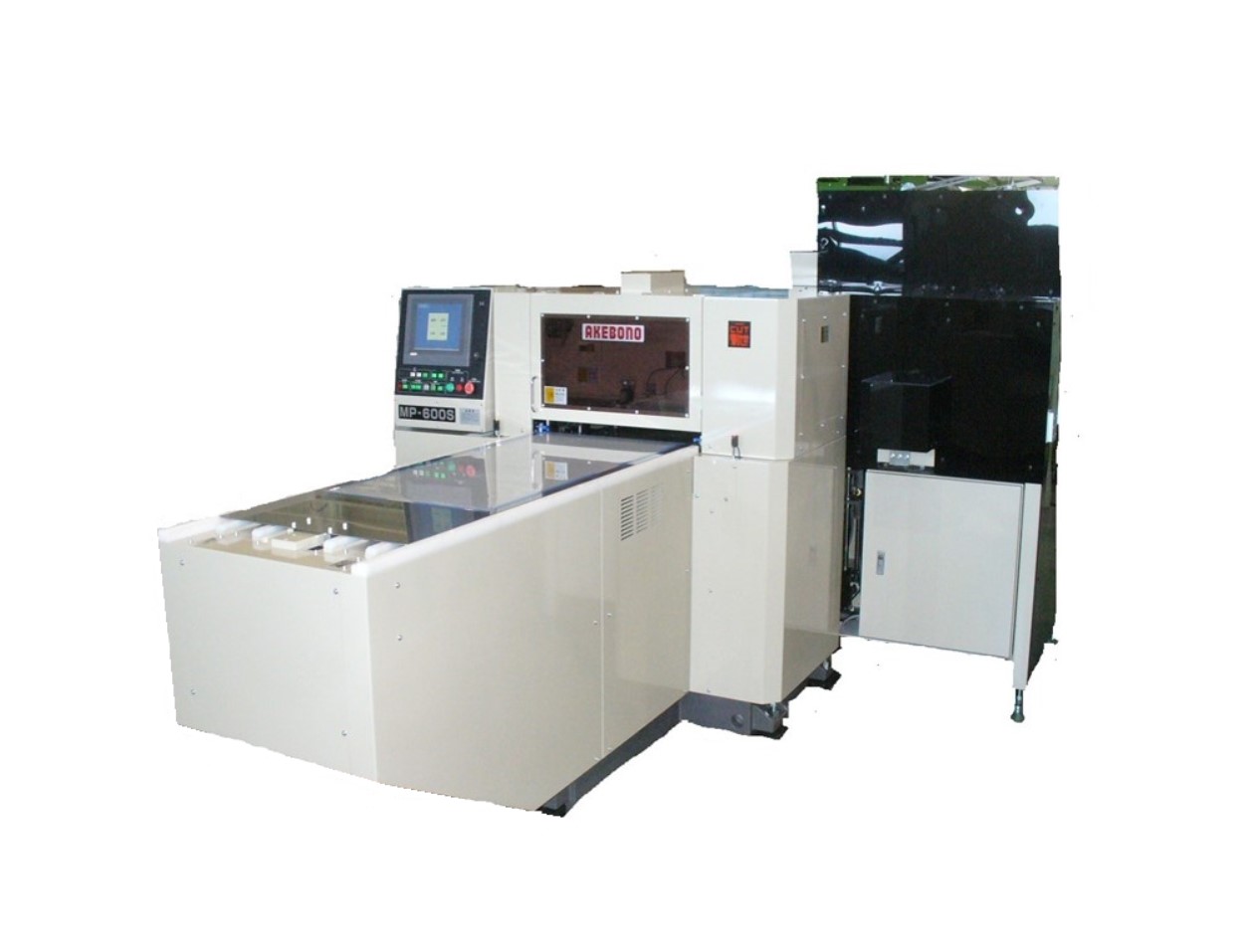

ADC

ADC

ADC

  • 刃型を機械本体へ自動供給できる装置
  • 煩雑な型交換作業を省力化
  • 二次元コード刃型管理システムで指示も可能
  • 型挿入ミスによる製品不良をゼロに
ADC修正
刃 型 交 換 装 置
刃型サイズ 幅600mm×奥行400mm×厚み18mm
最大刃型収納個数 8個
刃型交換時間 50~60秒
供給エアー圧力 0.5MPa
総電源容量 20kVA

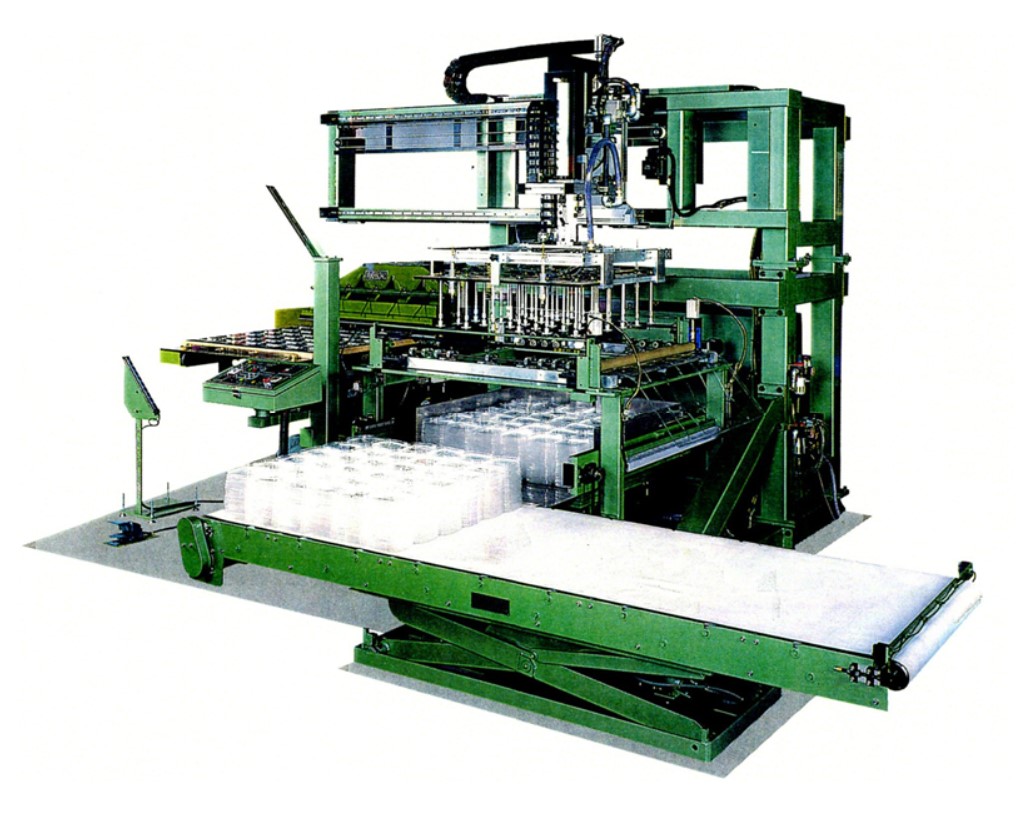

ALS

ALS

ALS

  • 多彩な多品種成形品に自在対応
  • 型替え時間は、わずか15分
  • インライン化にも対応
ALSトリミング3
型式 ALS
材料寸法 幅630~1,040mm×長さMAX1,50mm
機械所要面積 奥行2,450×幅3,450mm
機械高さ 2,800mm
機械質量 2,500kg
エアー源 5kg/㎠
総電源容量 12kVA

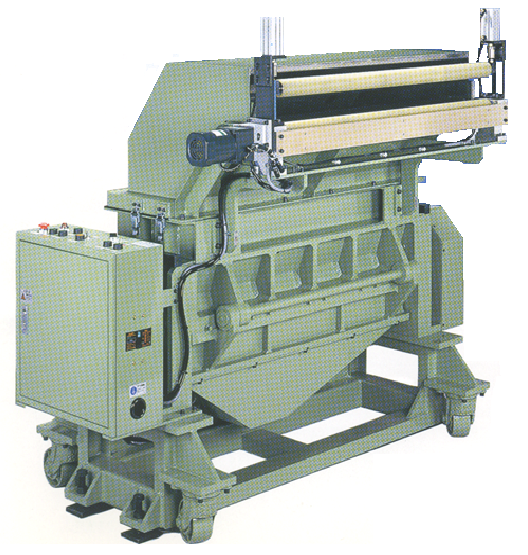

ATシリーズ

ATシリーズ

AT-700
  AT-1000

  • フィルム、シート専用自動粉砕機
  • 徹底したコンパクト化
  • 独自開発の消音装置で低騒音を実現しました
  • パワフルに機能を発揮
  • 低コストを実現
AT1000
型式 AT-700 AT-1000
モーター 全閉形 200/220V  5.5kW-6P 全閉形 200/220V 11kW
回転刃 Φ220×750mm Φ220×1,100mm
固定刃 水平対向(2点セット) 水平対向(2点セット)
有効幅 750mm 1,100mm
スクリーン Φ6,Φ8,Φ10,Φ12(mm) Φ6,Φ8,Φ10,Φ12(mm)
排出 吸引圧送式ダクト 吸引圧送式ダクト
能力 100~250kg/h 130~300kg/h
機械寸法 1,300×1,475×1,400mm 1,640×1,475×1,400mm
機械質量 900kg 1,100kg
