【油圧式裁断機】

OP/OPT

タッチパネルタイプ

初心者の方でも即戦力に

プログラム管理により楽々操作

  • 省スペースを考慮したコンパクト設計
  • 振動・騒音を抑える裁断機構
  • I/Oデバイスによる各センサー端末の情報管理
  • 高精度なハーフカット仕様(オプション)
  • 二次元コード刃型管理システム(オプション)
  • 作動油監視システム(オプション)
  • 製品の特徴

    強力なパワーと優れた耐久性を備え持つOP/OPTシリーズにタッチパネルを搭載しました。
    従来では圧力設定や、高さ設定などの数値管理はアナログでしたが、デジタル管理することが可能になりました。
    加工したい刃型ごとにプログラム登録、読み出しができ、初心者の方でも即戦力で生産を行うことができます。

    製品仕様

    型式 有効作業面積 加工能力 最大ストローク 機械寸法(幅×奥行×高さ) 機械質量 総電源容量
    OP-18(H)-30 600×420mm 300kN 125mm 985×1,635×1,190mm 1,460kg 4kVA
    OP-23(H)-55 690×530mm 550kN 125mm 1,130×1,980×1,415mm 2,110kg 5kVA
    OP-29(H)-60 920×740mm 600kN 125mm 1,340×2,413×1,435mm 2,910kg 5kVA
    OP-40(H)-60 1,210×750mm 600kN 125mm 1,640×2,450×1,570mm 5,110kg 5kVA
    OP-40(H)-110 1,210×750mm 1,100kN 125mm 1,660×2,520×1,575mm 5,250kg 8kVA
    OP-45(H)-110 1,340×750mm 1,100kN 125mm 1,780×2,590×1,513mm 5,310kg 8kVA
    OP-40W-110 1,210×1,100mm 1,100kN 125mm 1,660×3,150×1,498mm 5,710kg 8kVA
    OP-45W-110 1,340×1,215mm 1,100kN 125mm 1,800×3,400×1,628mm 6,210kg 8kVA
    OP-45W-175 1,340×1,215mm 1,750kN 125mm 1,820×3,500×1,628mm 7,110kg 11kVA
    OPT-40(H)-110 1,210×750mm 1,100kN 125mm 1,660×2,720×1,325mm 6,000㎏ 8kVA
    OPT-45(H)-110 1,340×750mm 1,100kN 125mm 1,765×2,835×1,303mm 6,200㎏ 8kVA
    OPT-40W-110 1,210×1,100mm 1,100kN 125mm 1,660×3,200×1,610mm 6,300㎏ 8kVA
    OPT-45W-110 1,340×1215mm 1,100kN 125mm 1,670×3,400×1,700mm 7,150㎏ 8kVA



    ※裁ち台(長)仕様の場合は、機械寸法・機械質量が変わります。(H)はハーフカット仕様を指しております。

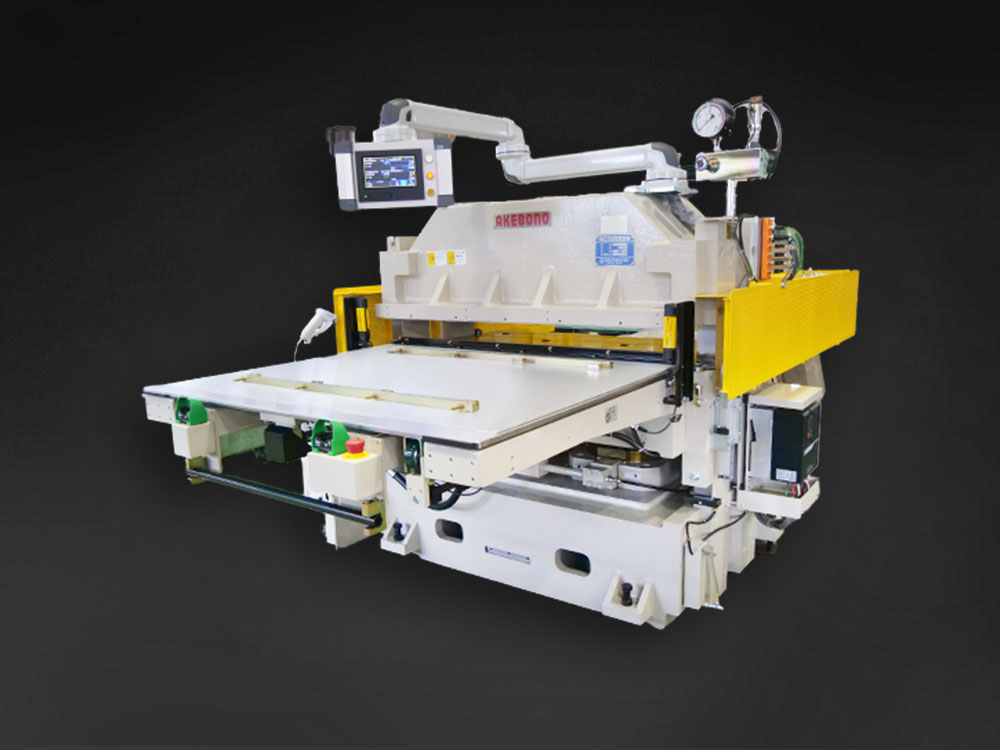

    ※写真の機種はOPT-40H-110です。(オプション仕様も含まれます)

  • Operation Movie

  • 360°View

    画像をドラッグすると左右360°ご覧いただけます。
