MP-SLシリーズ保守情報

ＭＰテーブルタイプの保守情報です。

テーブルブラケットの清掃とグリス塗布について

テーブルブラケット部にホコリや抜きカスが溜まると、ブラケットの動きが悪くなります。

ブラケットの動きが悪くなると、テーブルのガイドベアリングに過度な負荷がかかり、テーブルが浮き上がったり、テーブル側面に傷や変形が発生したりする原因となります。

清掃とグリス塗布は比較的簡単に行えるメンテナンスですので、機械を良好な状態で使用していただくためにも、年に1回を目安に実施することをおすすめします。





メンテナンス手順

1. テーブルを後方へ移動する

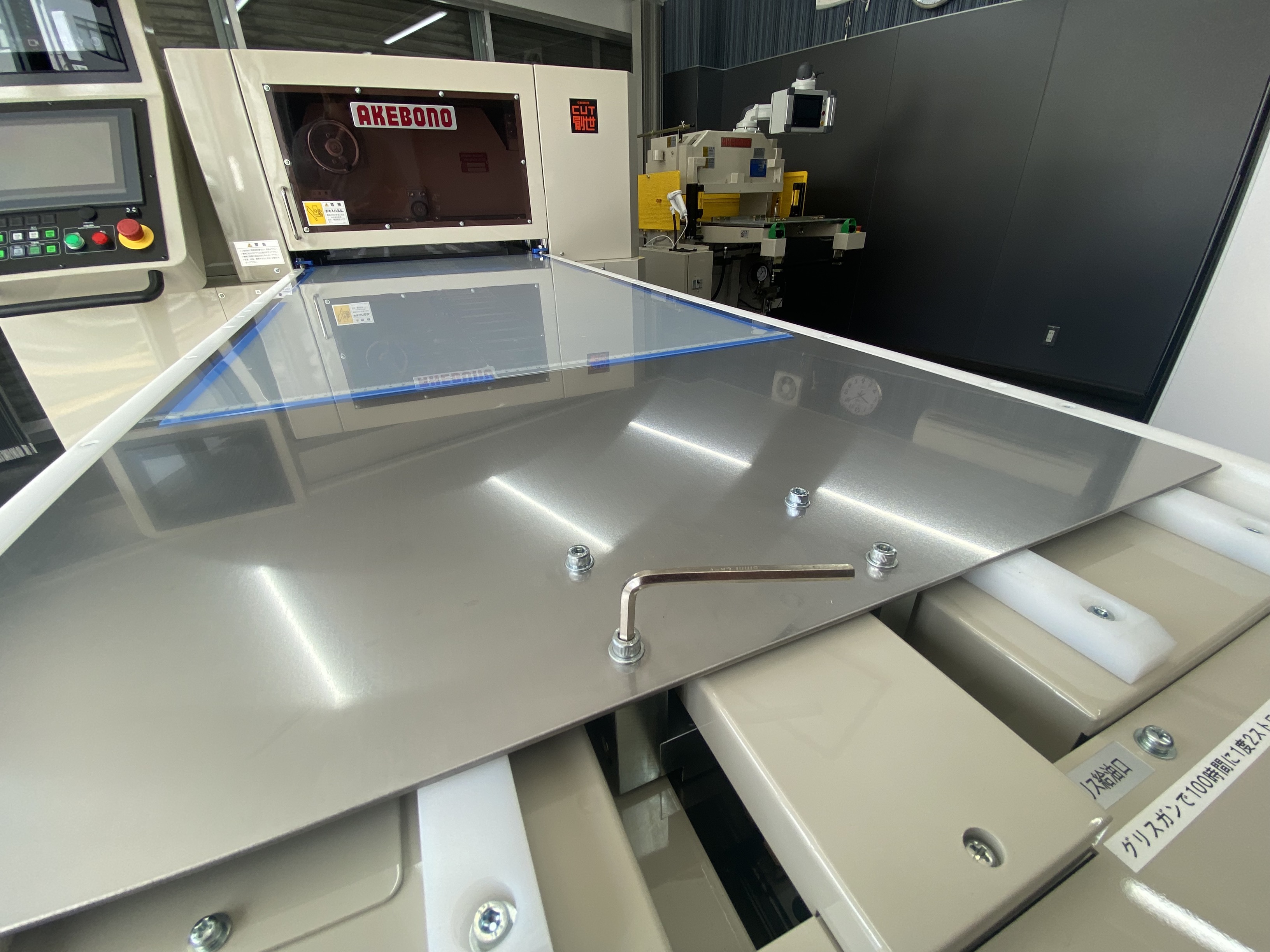

テーブル固定用のボルトを外し、テーブルを後方へ押してください。

※リアテーブルにカバーが付いている機種は、あらかじめカバーを取り外してください。



2. センターカバーを取り外す

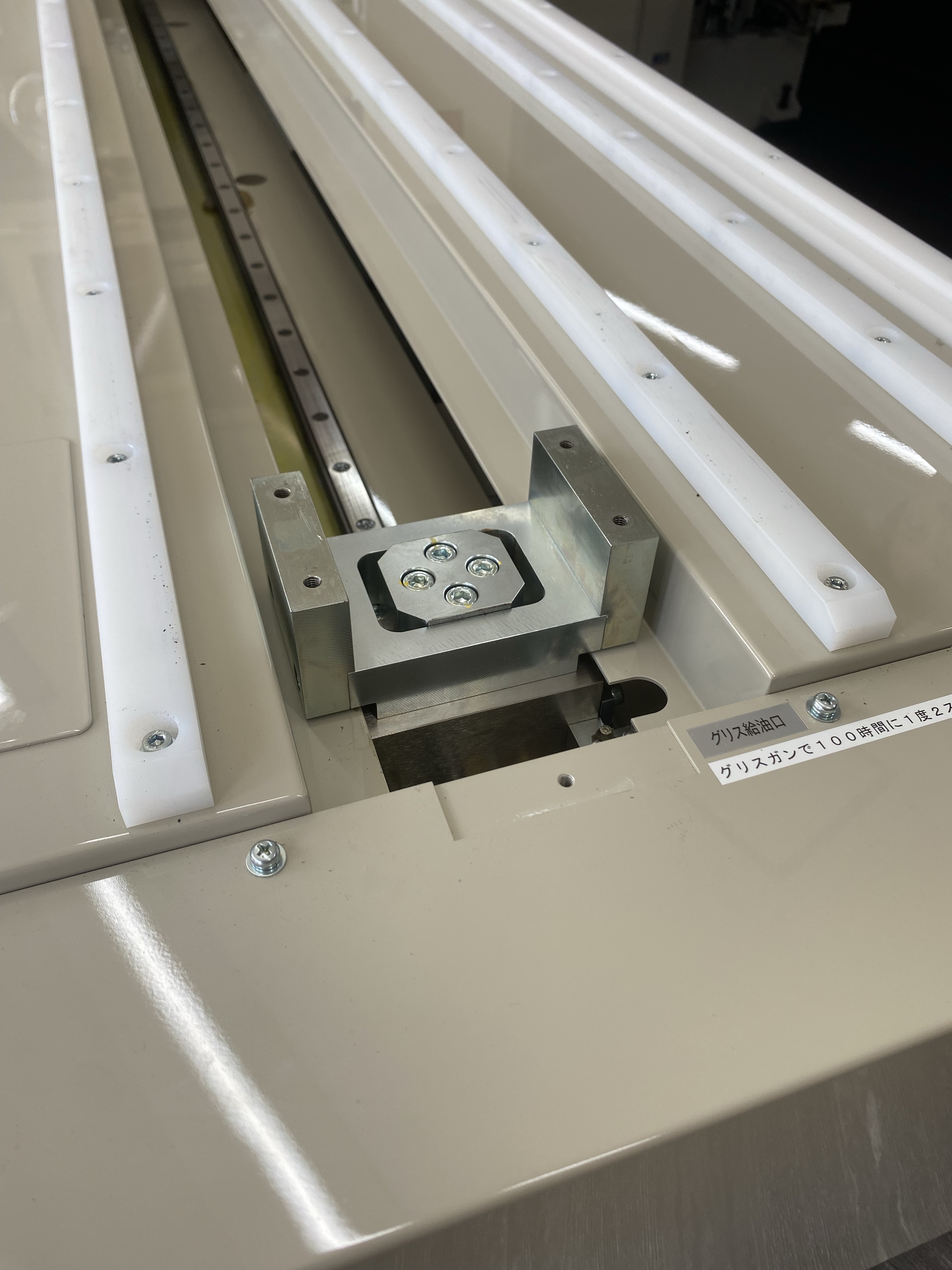

センターカバーを取り外し、テーブルブラケットが見える状態にします。

3. テーブルブラケットを取り外す

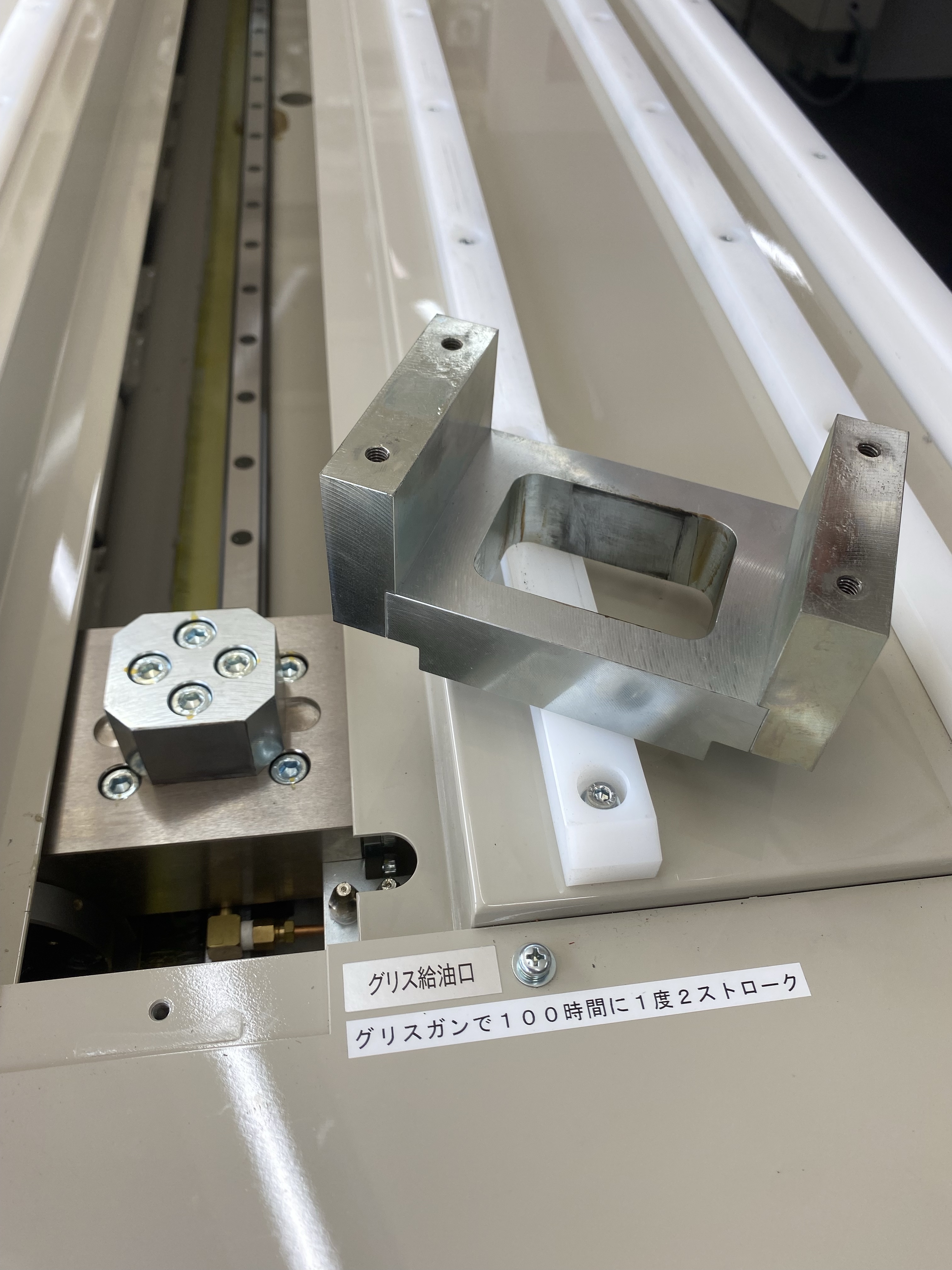

テーブルブラケットを上方向へ引き抜いて取り外します。

4. テーブルブラケットとボスを清掃する

テーブルブラケットおよびボス部分に付着している古いグリス、ホコリ、抜きカスなどをきれいに清掃してください。

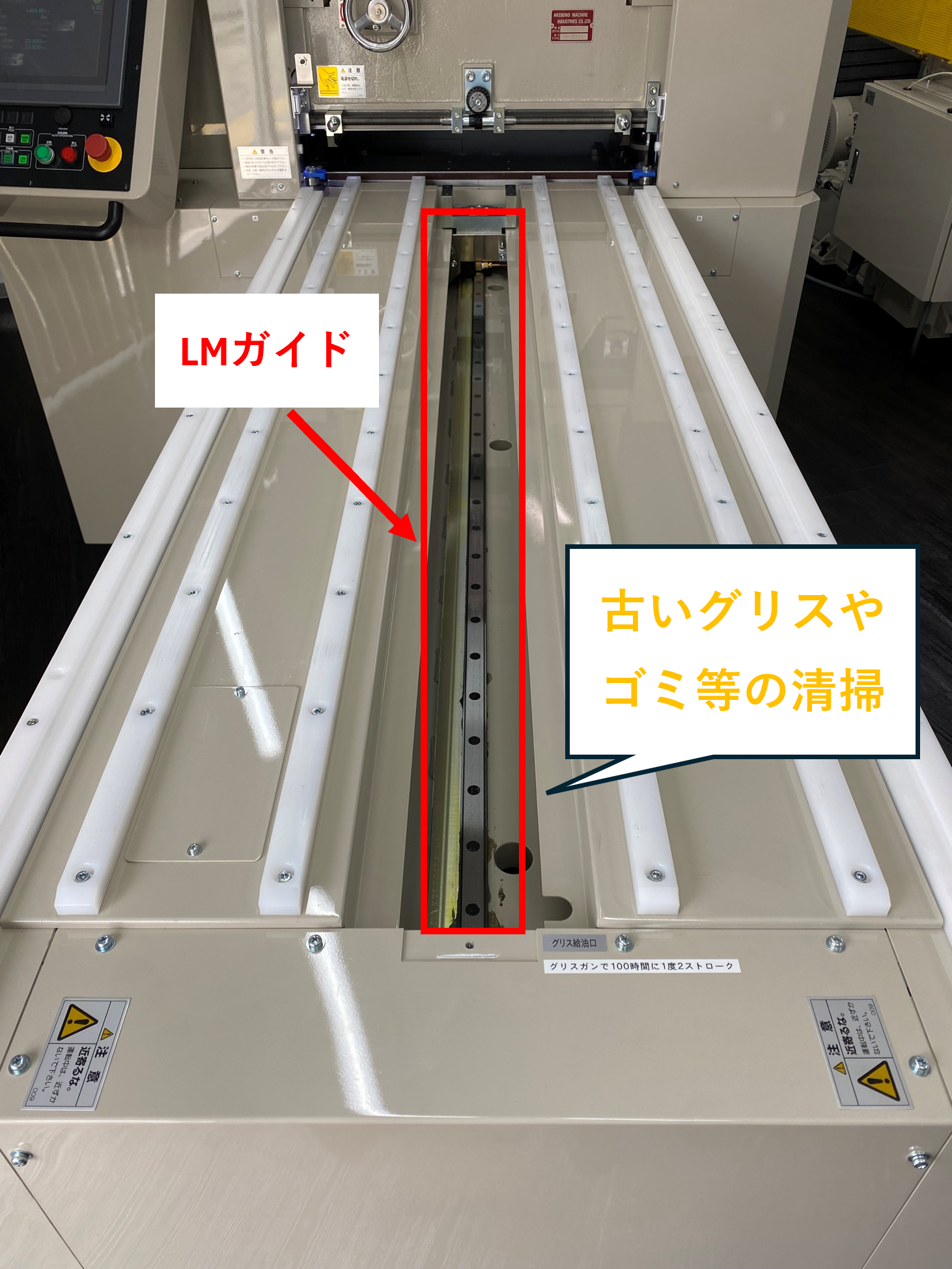

※このタイミングで、LMガイドの清掃も合わせて実施することをおすすめします。

5. 新しいグリスを塗布する

清掃が完了したら、新しいグリスを適量塗布してください。

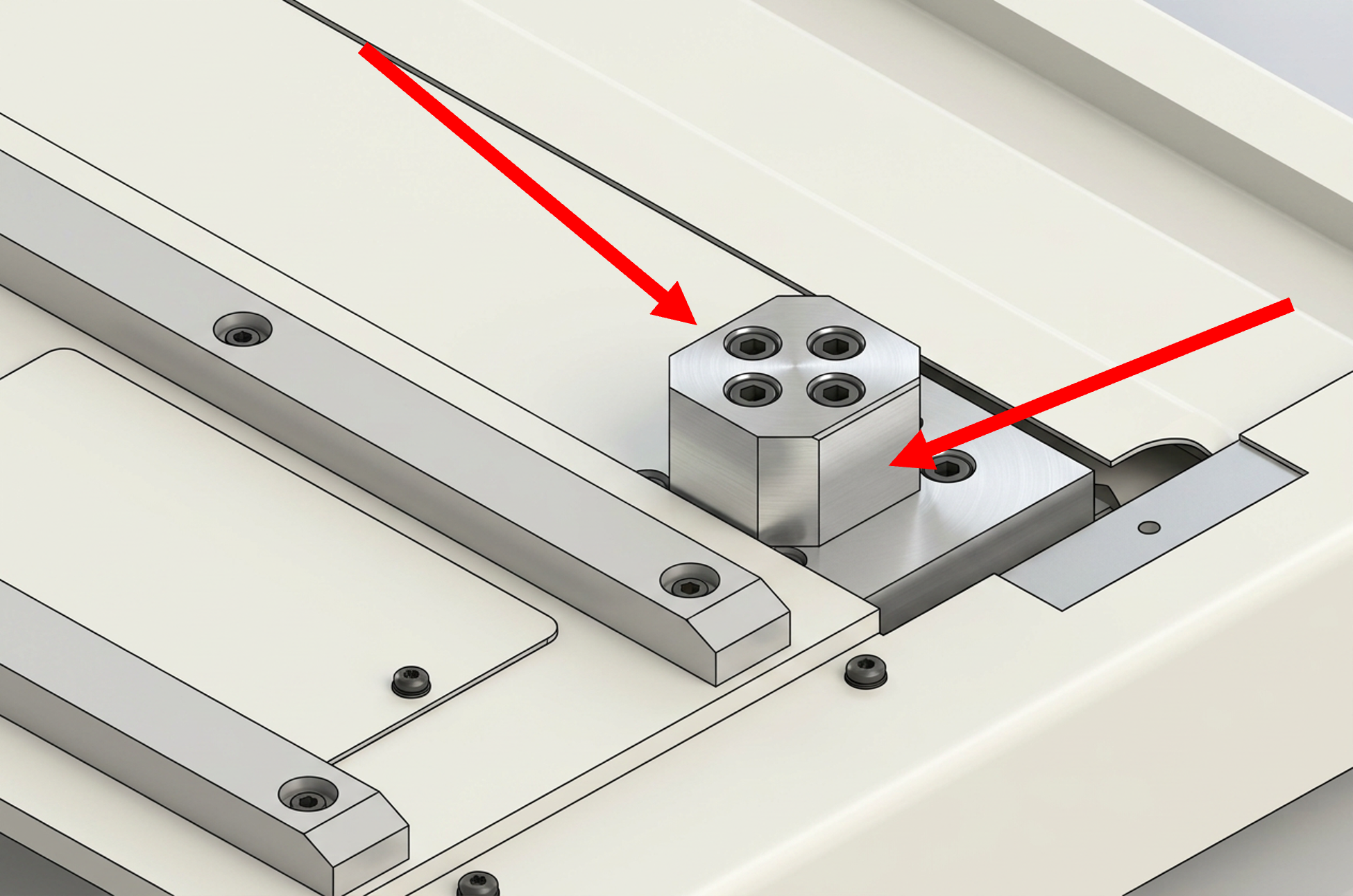

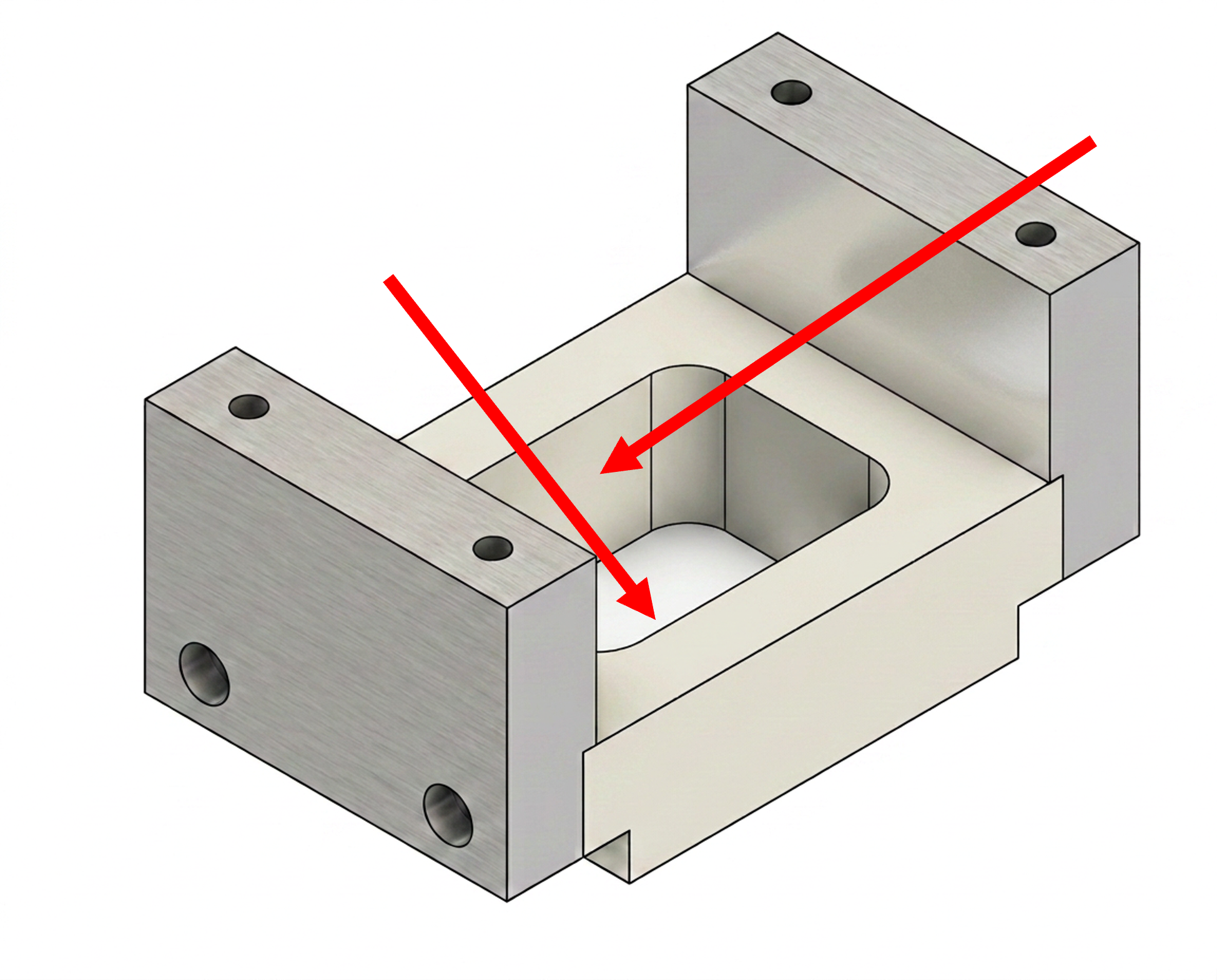

＊矢印（→）の指す面にグリスを薄く塗ります。



最後に、取り外したときと逆の手順で各部品を組み付ければ作業完了です。

定期的な清掃とグリスアップは、テーブルの動作を安定させ、部品の摩耗や故障を未然に防ぐことにつながります。ぜひ定期メンテナンスとして実施してください。

またお持ちの機械が本ブログの該当機種か分からない場合はお問い合わせください。
